JACK 應用範例

▶ 液晶面板、玻璃 升降裝置系統

☑ 詳細介紹

▶ 先端工業使用範例

NIPPON GEAR 的千斤頂在各種環境中都很活躍,包括 LCD,FPD,半導體,鋼鐵,建築機械和機床。

☑ 詳細介紹

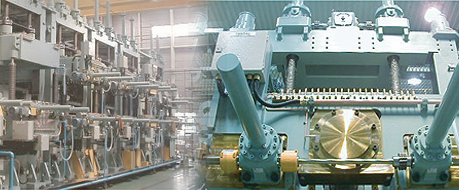

▶ 管材成型機

在成形設備的上,下,左和右主要部分上使用大量螺桿千斤頂,以便管材由鋼板材料成型。
使用連接軸和齒輪箱進行機械同步,4 個聯軸器 / 1個減速機的上部和下部以及 2 個聯軸器 / 1個減速機的左右部分。
(可以看到螺旋軸蓋突出的千斤頂)

▶ 搬送設備

輸送機採用螺桿千斤頂,用於將輸送機輸送的大量土壤從山側輸送到沉載體。 每個千斤頂都通過每個減速機的控制進行調整,而不是通過連接軸進行調整。
輸送機通過千斤頂支撐(軸底座)和軸端支撐(Clevis支架)傾斜以輸送砂石或原物料。

▶ 太陽能板

"追日系統座用於傾斜太陽能電池板。 通過根據太陽的高度用千斤頂調節太陽能電池板的傾斜,與固定面板相比可以獲得高發電效率。
螺桿為新能源和生態做出了貢獻。"

▶ 工作機械

採用附齒輪減速機的滾珠螺槓千斤頂上下移動垂直車床的整個刀塔,千斤頂是一種移動螺母類型,以有效利用垂直方向上的有限空間。千斤頂進一步提高了機床的性能。

▶ 航空機械

螺桿千斤頂用於各種飛機的組裝和維護, 螺桿千斤頂具有自鎖功能,因此在裝配和維護過程中,它不會意外掉落並保持工作和空安全作為可靠的載具。

▶ 轉台設備

螺桿千斤頂用於在壓制和模製期間最小化轉盤的偏轉, 由於由螺釘和齒輪組成的千斤頂能夠定量操作,因此通過伺服電機控制可以獲得高位置重複性。 放置在轉盤下側的千斤頂支撐產品質量。

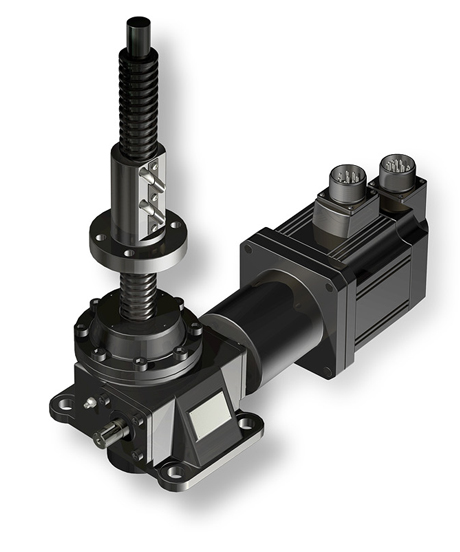

▶ 低發塵仕樣

客製化使用, 基於滾珠螺桿千斤頂的低發塵需要
◆ 可選擇伺服馬達作為驅動源 ◆ 在需要低粉塵的清潔環境中,需要對每個部件進行防腐處理並選擇合適的潤滑油。
◆ 我們將提供“清潔型千斤頂”,改進油脂和塗料,增強密封,採用不銹鋼和表面處理等,並增強低粉塵性能。
(無塵室相關應用與對策, 請與本公司聯絡)

▶ 經過表面處理的滾珠螺桿

為表面處理,對滾珠螺桿和螺母均採用低溫黑鍍鉻處理,以提高耐腐蝕性。 表面是黑色的。 也可以選擇高精度滾珠螺桿。 另外,軸端支架,千斤頂本體等的表面處理也是可能的。

▶ 採用低發塵潤滑

我們根據操作環境提供多種類型的潤滑脂,如尿素和氟。

▶ 一體成型塗裝

本體採用類似於滾珠螺桿表面處理的黑色。 使整個千斤頂具有統一視覺感,消除了組裝設備時的視覺不對稱感.(可以指定每種顏色)

▶ 可選擇驅動裝置

根據應用,可以配合安裝各種附煞車的伺服馬達。

基於 NIPPON GEAR 的百年經驗,其 JACK 系列在 1970 年首次在日本實現了全系列產品,持續從各種應用上提供各個產業。
由於其機械結構簡單,可作為需要高可靠性的千斤頂,NIPPON GEAR 是一家絕對擁有雄厚技術和能力的領先公司,對於目前產業的變化快速,NIPPON GEAR 將繼續滿足所有人的需求並提供產品 100 % 信任,照顧閣下所有的企業持續成長與永續。
